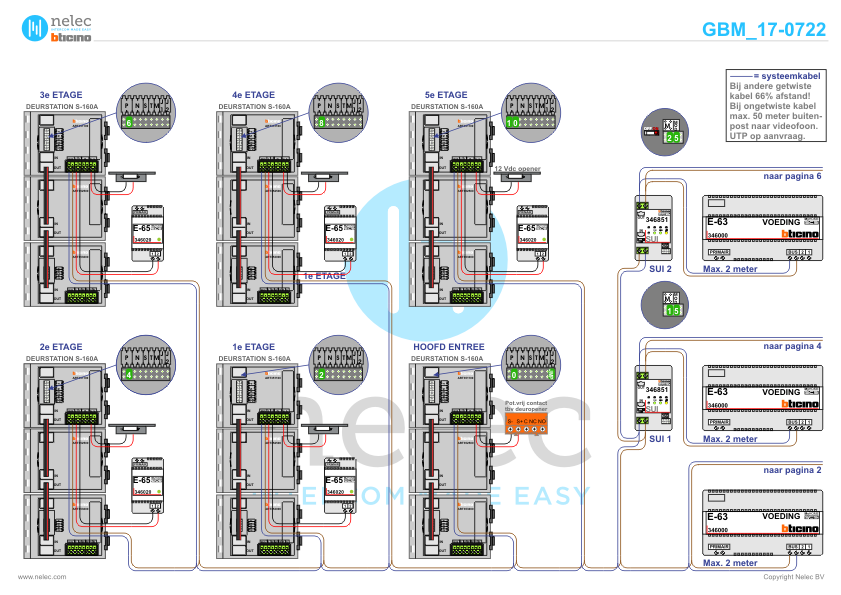

Z1 te Utrecht (242 woningen)

Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de T-40 deurtelefoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de deurtelefoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

De Nelec installatiewijzer voor het Serie 160A audio deurstation met keypad.

De Nelec installatiewijzer voor de SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

Uitleg systeem BTicino audio, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

De Nelec installatiewijzer voor de T-40 deurtelefoon Bergen (Classe 100 A12B).

De afmetingen van de deurtelefoon T-40 Bergen.

De afmetingen van de E-65 voeding.

De afmetingen van de DZ-Rel.

De afmetingen van de SUI interface.

De afmetingen van het deurstation Serie 160A.
