Videokit V1 Serie 20VC met M-20

De Kit V1 Serie 20 opbouw M-20 is een complete videofoonkit die bestaat uit één Serie 20 opbouw deurstation met één drukker en kleurencamera, een M-20 videofoon, een E-63 voeding en een AV adapter. De maximale afstand van deurstation tot videofoon is in ieder geval 200 meter bij gebruik van BTicino systeemkabel.

Gestold metaal

Met zijn 755 gram is de robuuste Serie 20V opbouw veel zwaarder aan dan deurstations van aluminium of kunststof. De slanke metalen behuizing is maar 35 mm dik en 106 mm breed. Zijn robuuste karakter wordt bepaald door het contrast tussen de rondingen bovenin en de hoekige onderkant met ertussen de repeterende patroon van de perforaties. De markante lijnen benadrukken de symmetrie van de camera en het spreekgedeelte. Het oversized naamschild valt op met zijn blauwe LED verlichting. Van dichtbij ontdek je de geraffineerde details zoals de zachte glans van de Zamak legering, de titaniumkleurige beldrukker, de pin hole lens van de CCD camera en de LED verlichting voor het donker. Een gevoelige microfoon zorgt ervoor dat de bewoner alles kan horen. Beeld en spraak worden volledig gedigitaliseerd. Het deurstation heeft een aansluiting voor een 12 Vdc deuropener met instelbare tijd. Gebruik een DZ-Rel (niet bijgeleverd, 346250) om van de 12 Vdc uitgang een potentiaalvrij NO/NC contact te maken. Het deurstation wordt met twee aders op de DOS bus aangesloten.

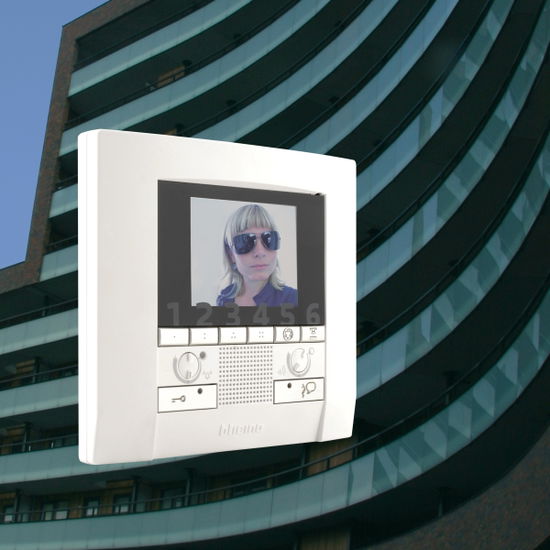

Handsfree videofoon

De M-20 Kijkduin is een handsfree videofoon met kleurenscherm. Het toestel heeft duidelijke toetsen voor de spraakfunctie, de deuropener, beeldoproep (bewakingsfunctie) en programmeerbare functies zoals een tweede deuropener. De M-20 heeft 16 ringtones, die je handmatig harder, zachter of helemaal uit kan zetten. Daarnaast kun je ook het volume van de spraakverbinding regelen. Er is een uitgang voor een extra bel en er is een aansluiting voor een beldrukker bij de appartementsdeur, die een aparte ringtone heeft.
Al deze opties sluit je, net als de tweedraads bus, aan op een connector die je achterin het toestel klikt.
De M-20 heeft een bevestigingsplaat voor wandmontage, maar als je hem op de SP 4200 monteert, kan je hem op tafel zetten.

Eenvoudige uitbreidingen

De AV-adapter heeft een vrije ingang voor één extra video deurstation, mini bewakingscamera of CCTV camera (met een CX-I). Er kunnen 38 audio deurstations toegevoegd worden. het deurstation is ook leverbaar met twee beldrukkers. Er kan een D-Rel toegevoegd worden om een tweede deuropener te bedienen. Gebruik een BT-Rel om een contact te schakelen als de bewoner op de extra toets van de videofoon drukt of als er wordt aangebeld. Gebruik de DX-Rel en een magneetcontact om op de videofoon weer te geven dat de deur open staat.

Uitbreidingen met KNOOP

Vervang de AV-adapter door een KNOOP en er kunnen drie video deurstations, mini bewakingscamera’s of CCTV camera’s (met CX-I) toegevoegd worden.

Uitbreidingen met interfaces

Met extra interfaces kan de set veel verder uitgebreid worden. Het maximale aantal video deurstations, mini bewakingscamera’s en CCTV camera’s bedraagt 39 en er kunnen maximaal 20 videofoons tegelijk overgaan. De maximale afstand systeemkabel van deurstation tot videofoon kan met interfaces verdubbeld of verdriedubbeld worden.

Meerdere videofoons tegelijk

Binnen kan de de installatie uitgebreid worden tot vijf videofoons in serie (doorlussen) of deurtelefoons, die tegelijk overgaan. Afhankelijk van aantal en type videofoons moeten sommige videofoons dan een lokale hulpvoeding krijgen. Informeer bij Nelec. Als iedere videofoon zijn eigen kabel krijgt (sterbedrading) is een VV videoverdeler nodig.

Uit productie

Deze kit is per 1-10-2015 niet meer leverbaar. Hij wordt opgevolgd door de V1 Serie 20Vs met M-43.
