Dit product is uit de productie sinds: 01/11/2014

  • A 368811
    De artikelcode
  • B BTicino
    Dit is het merk van het product
  • C Kit video
    Dit is de categorie van het product

Videokit V1 Serie 20VCe inbouw met M-20

Dit is een complete deurvideoset met een vandaalbestendig inbouw colorvideo deurstation met een beldrukker, voeding en een videofoon.

Specificaties

  • Gewicht (kg)

    4.5

  • Breedte (mm)

    136

  • Lengte (mm)

    163

  • Diepte (mm)

    21

  • IK waarde

    10

  • IP waarde

    54

De Kit V1 Serie 20 inbouw met M-20 is een complete videofoonkit die bestaat uit één Serie 20 inbouw deurstation met één drukker en kleurencamera, een M-20 videofoon, een E-63 voeding en een AV adapter. De maximale afstand van deurstation tot videofoon is in ieder geval 200 meter bij gebruik van BTicino systeemkabel.

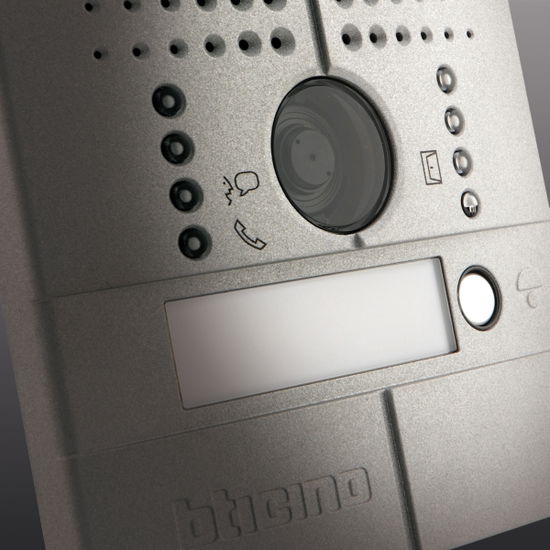

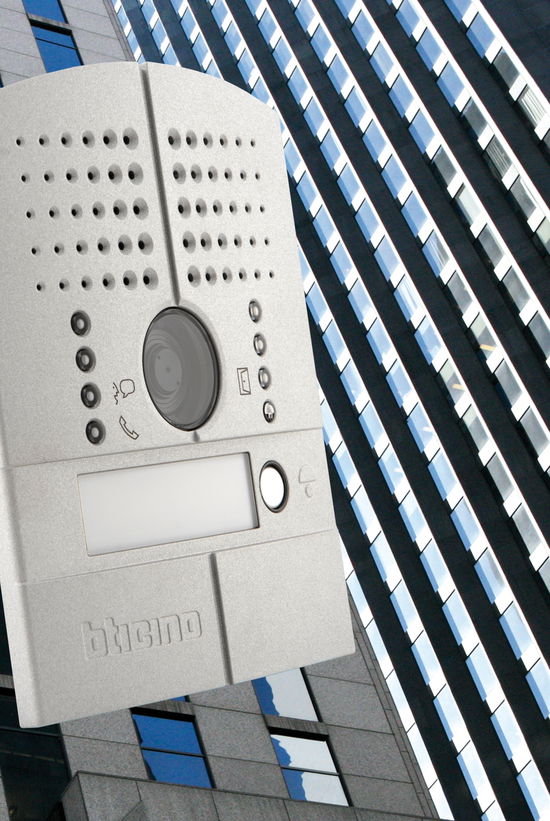

Solihet deurstation
De Serie 20V Zamak inbouw is een tweedraads deurstation van gegoten metaal. Met zijn 600 gram voelt de Zamak veel zwaarder aan dan deurstations van aluminium of kunststof. De naam Zamak is afgeleid van de metalen die er in zitten: Zink Aluminium, Magnesium en Koper. het deurstation is niet alleen mooi en zeer sterk, maar ook betaalbaar, omdat Zamak makkelijk gegoten kan worden.
het deurstation fascineert met zijn harmonieuze proporties. Door metaal te gebruiken konden de ingenieurs van Bticino een slanke vorm tekenen van 163 mm. hoog en 136 mm. breed. Zijn karakter wordt bepaald door het contrast tussen de rondingen bovenin en de hoekige onderkant met ertussen de repeterende patroon van de perforaties. De markante lijnen benadrukken de symmetrie van de camera en het spreekgedeelte. Het oversized naamschild valt op met zijn blauwe LED verlichting. Als je de Serie 20V nadert, ontdek je de geraffineerde details zoals de zachte glans van de Zamak legering, de titaniumkleurige beldrukker, de pinhole lens van de CCD camera en de LED verlichting voor in het donker.

Het deurstation heeft een aansluiting voor een 12 Vdc deuropener en de tijd dat de deuropener bekrachtigd wordt, kan ingesteld worden. Gebruik een DZ-Rel (niet bijgeleverd, 346250) om van de 12 Vdc uitgang een potentiaalvrij NO/NC contact te maken.het deurstation wordt met twee aders op de DOS bus aangesloten.

Handsfree videofoon
De M-20 Kijkduin is een handsfree videofoon met 3,5 inch kleurenscherm. Het toestel heeft duidelijke toetsen voor de spraakfunctie, de deuropener, beeldoproep (bewakingsfunctie) en programmeerbare functies zoals een tweede deuropener. De M-20 heeft 16 ringtones, die je handmatig harder, zachter of helemaal uit kan zetten. Daarnaast kun je ook het volume van de spraakverbinding regelen. Er is een uitgang voor een extra bel en er is een aansluiting voor een beldrukker bij de appartementsdeur, die een aparte ringtone heeft.
Al deze opties sluit je, net als de tweedraads bus, aan op een connector die je achterin het toestel klikt.
De M-20 heeft een bevestigingsplaat voor wandmontage, maar als je hem op de SP 4200 monteert, kan je hem op tafel zetten.

Eenvoudige uitbreidingen
De AV-adapter heeft een vrije ingang voor één extra video deurstation, mini bewakingscamera of CCTV camera (met een CX-I). Er kunnen 38 audio deurstations toegevoegd worden. het deurstation is ook leverbaar met twee beldrukkers. Er kan een D-Rel toegevoegd worden om een tweede deuropener te bedienen. Gebruik een BT-Rel om een contact te schakelen als de bewoner op de extra toets van de videofoon drukt of als er wordt aangebeld. Gebruik de DX-Rel en een magneetcontact om op de videofoon weer te geven dat de deur open staat.

Uitbreidingen met KNOOP
Vervang de AV-adapter door een KNOOP en er kunnen drie video deurstations, mini bewakingscamera’s of CCTV camera’s (met CX-I) toegevoegd worden.

Uitbreidingen met interfaces
Met extra interfaces kan de set veel verder uitgebreid worden. Het maximale aantal video deurstations, mini bewakingscamera’s en CCTV camera’s bedraagt 39 en er kunnen maximaal 20 videofoons tegelijk overgaan. De maximale afstand systeemkabel van deurstation tot videofoon kan met interfaces verdubbeld of verdriedubbeld worden.

Meerdere videofoons tegelijk
Binnen kan de de installatie uitgebreid worden tot vijf videofoons in serie (doorlussen) of deurtelefoons, die tegelijk overgaan. Afhankelijk van aantal en type videofoons moeten sommige videofoons dan een lokale hulpvoeding krijgen. Informeer bij Nelec. Als iedere videofoon zijn eigen kabel krijgt (sterbedrading) is een VV videoverdeler nodig.
