Videokit V2 Serie 33V inbouw met M-10X

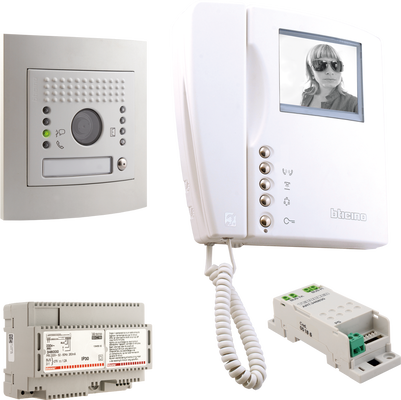

De Kit V2 Serie 33 inbouw met M-10X is een complete videofoonkit die bestaat uit één Serie 31 inbouw deurstation met twee drukkers en camera, twee M-10X zwart/wit videofoons, een E-63 voeding en een AV adapter. De maximale afstand van deurstation tot videofoon is in ieder geval 200 meter bij gebruik van BTicino systeemkabel.

Alles van waarde is

weerloos

Moderne tijden vragen om moderne maatregelen, ook als het om veiligheid gaat. Goede sloten beschermen het huis alleen als je de deur gesloten houdt. Je wil er zeker van zijn wie er voor de deur staat voordat je opendoet. Dat kan met de videokit V2 Serie 31. Als er aangebeld wordt, toont de M-10 videofoon haarscherp wie er voor de deur staat. Je geeft niet thuis of pakt de hoorn op om te praten met de bezoeker. Met een druk op de knop ontgrendel je de voordeur.

Inbouw deurstation

De Serie 31 bestaat uit een module met camera, luister/spreek unit en een beldrukker. De module heeft een front van stevig aluminium dat de elektronica beschermt. De camera zit achter een venster. het deurstation past in een sparing in de gevel en het front ligt daar overheen. Doordat het slanke front aan de zijkant maar 7 mm dik is, vormt de Serie 31 een geheel met de gevel. Er is een opbouwbak leverbaar. De kleurencamera heeft een pinhole lens en verlichting met witte LED’s voor perfect beeld. De camera kan in alle richtingen 20 graden gesteld worden. Een high intensity luidspreker geeft een bevestigingstoon bij aanbellen en laat duidelijk de stem van de bewoner horen. Een gevoelige microfoon zorgt ervoor dat de bewoner alles kan horen. Beeld en spraak worden volledig gedigitaliseerd. De tijd dat de deuropener bekrachtigd wordt, kan ingesteld worden. De titaniumkleurige beldrukkers hebben een ruim naamschild met groene LED verlichting. De naamschilden kunnen gewisseld worden zonder de module te openen. Het deurstation en de videofoon worden met twee aders op de DOS bus aangesloten. De Serie 31V heeft een aansluiting voor een 12 Vdc deuropener. De tijd dat de deuropener bekrachtigd wordt, kan ingesteld worden. Gebruik een DZ-Rel (niet bijgeleverd, 346250) om van de 12 Vdc uitgang een potentiaalvrij NO/NC contact te maken.

De camera heeft automatische correctie voor lichtsterkte, maar probeer te vermijden dat de camera tegen de zon in kijkt. De sensor pikt ‘s nachts bijna geen kleur op en schakelt dan over naar zwart/wit. Als er communicatie is, licht de LED linksboven groen op en als het systeem bezet is, licht de LED linksonder rood op. Als de deuropener bediend wordt, klinkt er een pieptoon en licht de groene LED rechtsonder op.

Videofoon

De M-10 videofoon ‘Noordwijk’ heeft een zwart/wit beeldbuis en duidelijke knoppen voor de deuropener en de bewakingsfunctie. Hij heeft een derde knop om bijvoorbeeld met een relais een tweede deur te openen. De ergonomisch gevormde hoorn heeft een spiraalsnoer. De M-10 heeft 16 ringtones, die je handmatig harder, zachter of helemaal uit kan zetten. Er is een uitgang voor een extra bel en er is een aansluiting voor een beldrukker bij de appartementsdeur, die een aparte ringtone heeft. Je sluit de tweedraads bus aan op een losse connector, die je -achter- op de videofoon klikt. De M-10 is gemaakt om aan de muur te monteren en wordt met een bevestigingsplaat geleverd. Met de SP 4200 wordt de M-10 een tafelmodel. De videofoon heeft standaard een dovenlus om het geluid over te brengen naar een gehoorapparaat. De M-10 Noordwijk is de meest verkochte zwart/wit videofoon van BTicino.

Eenvoudige uitbreidingen

De AV-adapter heeft een vrije ingang voor één extra video deurstation, mini bewakingscamera of CCTV camera (met een CX-I). Er kunnen 38 audio deurstations toegevoegd worden. het deurstation is ook leverbaar met twee beldrukkers. Er kan een D-Rel toegevoegd worden om een tweede deuropener te bedienen. Gebruik een BT-Rel om een contact te schakelen als de bewoner op de extra toets van de videofoon drukt of als er wordt aangebeld. Gebruik de DX-Rel en een magneetcontact om op de videofoon weer te geven dat de deur open staat.

Uitbreidingen met KNOOP

Vervang de AV-adapter door een KNOOP en er kunnen drie video deurstations, mini bewakingscamera’s of CCTV camera’s (met CX-I) toegevoegd worden.

Uitbreidingen met interfaces

Met extra interfaces kan de set veel verder uitgebreid worden. Het maximale aantal video deurstations, mini bewakingscamera’s en CCTV camera’s bedraagt 39 en er kunnen maximaal 20 videofoons tegelijk overgaan. De maximale afstand systeemkabel van deurstation tot videofoon kan met interfaces verdubbeld of verdriedubbeld worden.

Meerdere videofoons tegelijk

Binnen kan de de installatie uitgebreid worden tot vijf videofoons in serie (doorlussen) of deurtelefoons, die tegelijk overgaan. Afhankelijk van aantal en type videofoons moeten sommige videofoons dan een lokale hulpvoeding krijgen. Informeer bij Nelec. Als iedere videofoon zijn eigen kabel krijgt (sterbedrading) is een VV videoverdeler nodig.

Deze set is per 1-10-2015 niet meer leverbaar en is opgevolgd door de V2 Serie 131V met M-40.
