D
20/07/2024
Datum van oplevering
-
G

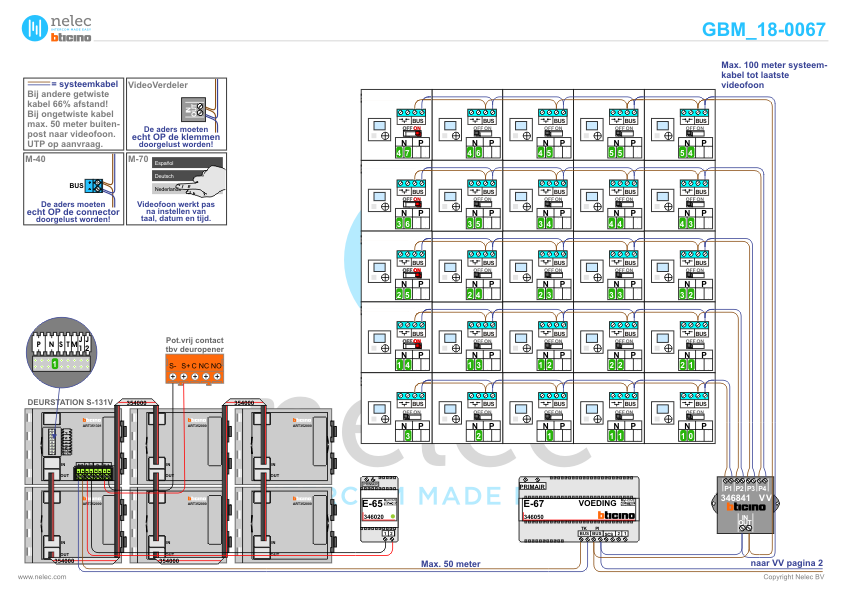

GBM_18-0067
GBM schemanummer van het project
-
C
Nieuwbouw
Project categorie
Uptown in Zwolle met 55 woningen
Burgemeester Roelenweg 11 t/m 17E, 8021 EV Zwolle
In dit project gebruikte producten
Alle in dit project gebruikte productenGebruiksaanwijzingen
-
Gebruiksaanwijzing voor de BTicino M-40 videofoon
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-40 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
-
Gebruiksaanwijzing voor de BTicino M-70W videofoon
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-70W videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
-
Gebruiksaanwijzing voor het Serie 131V deurstation
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 131 deurstation werkt.
-
Gebruiksaanwijzing voor de BTicino M-40 videofoon
Installatiewijzers
-
Installatiewijzer VV
De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
-
Installatiewijzer tweedraads systeem video
Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
-
Installatiewijzer Serie 131V deurstation
De Nelec installatiewijzer voor het Serie 131V video deurstation met BTicino drukkers.
-
Installatiewijzer M-70W videofoon
De Nelec installatiewijzer voor de BTicino videofoon M-70W Bloemendaal Wi-Fi color (Classe 300 X13E).
-
Installatiewijzer E-67 voeding
De Nelec installatiewijzer voor de BTicino E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
of een buitenpost en een stijger
of twee buitenposten en een stijger
of een buitenpost en twee stijgers. -
Installatiewijzer M-40 videofoon
De Nelec installatiewijzer voor de BTicino videofoon M-40 Bergen color (Classe 100 V12B).
-
Installatiewijzer DZ-Rel
De Nelec installatiewijzer voor de BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.
-
Installatiewijzer E-65 voeding
De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.
-
Installatiewijzer VV
Afmetingen
-
Afmetingen van de VV Videoverdeler
De afmetingen van de VV Videoverdeler.
-
Afmetingen van de videofoon M-70W Bloemendaal Wi-Fi
De afmetingen van de videofoon M-70W Bloemendaal Wi-Fi.
-
Afmetingen van de E-65 voeding
De afmetingen van de E-65 voeding.
-
Afmetingen van de E-67 voeding
De afmetingen van de E-67 voeding.
-
Afmetingen van het DZ-Rel relais
De afmetingen van de DZ-Rel.
-
Afmetingen van de videofoon M-40 Bergen
De afmetingen van de videofoon M-40 Bergen.
-
Afmetingen van de VV Videoverdeler
