• D 01/05/2019
    Datum van oplevering
  • B BTicino
    Het gerelateerde merk

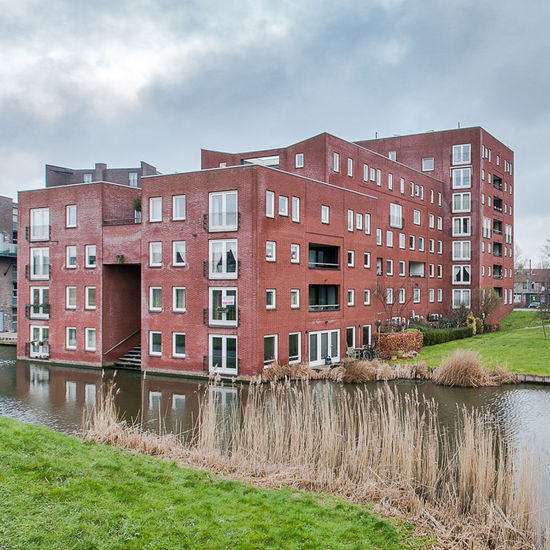

Opdracht Amsterdam 36 woningen

Als Amsterdams bedrijf ben je natuurlijk extra blij als een appartementencomplex in Amsterdam een BTicino deurvideo krijgt.

Vandaag kreeg Nelec van de installateur opdracht voor het leveren van een nieuwe installatie voor een gebouw uit 1999 in de Aker. Het gebouw was bij de bouw voorzien van een goedkope deurtelefoon-installatie. De installateur gaat de bestaande bedrading hergebruiken.

De technische dienst van Nelec heeft samen met de installateur ter plekke die bedrading bekeken en in kaart gebracht hoe de kabels lopen. Nelec maakt een schema op maat voor de installateur, zodat zijn monteurs niet hoeven te puzzelen als hij aan de slag gaat.

Het gebouw krijgt een Serie 140V deurstation en 32 M-40 videofoons. Vier bewoners kozen voor de duurdere M-70W.

  • Gebruiksaanwijzingen

    • Gebruiksaanwijzing voor het Serie 140V deurstation

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 140 deurstation werkt.

    • Gebruiksaanwijzing voor de M-40 videofoon

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-40 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

    • Gebruiksaanwijzing voor de M-70W videofoon

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-70W videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

  • Installatiewijzers

    • Installatiewijzer CX-I

      De Nelec installatiewijzer voor de CX-I. De CX-I maakt van een CCTV camera een soort video buitenpost voor het tweedraads systeem. De CX-I krijgt een eigen P-waarde en kan gekoppeld worden aan een audio buitenpost. De CX-I wordt als een video buitenpost op een AV, KNOOP, KNOOP8 of een E-67 aangesloten. De CX-I heeft een coax ingang voor composite video signaal.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-40 videofoon

      De Nelec installatiewijzer voor de videofoon M-40 Bergen color (Classe 100 V12B).

    • Installatiewijzer M-70W videofoon

      De Nelec installatiewijzer voor de videofoon M-70W Bloemendaal Wi-Fi color (Classe 300 X13E).

    • Installatiewijzer Serie 140V deurstation

      De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VER

      De Nelec installatiewijzer voor de VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

  • Afmetingen
