• D 18/03/2020
    Datum van oplevering
  • B BTicino
    Het gerelateerde merk

Opdracht Haaksbergen 85 woningen

De woningbouwvereniging wilde op korte termijn de intercominstallatie van seniorencomplex De Bouwmeester in Haaksbergen laten vervangen. Het ging om een gebouw met een ingang en 85 appartementen.
Op 7 januari heeft de woningbouwvereniging een productspecialist van Legrand laten komen om de situatie te inventariseren en een bruto offerte te maken. Op 14 januari heeft Nelec contact gehad met de installateur die offerte mocht uitbrengen. Nog dezelfde dag stuurt Nelec een duidelijke offerte voor het BTicino materiaal. Op 27 februari meldt de installateur opdracht te hebben gekregen van de woningbouwvereniging. Er moeten nog wat puntjes op de i worden gezet voordat Nelec op 13 maart opdracht krijgt.

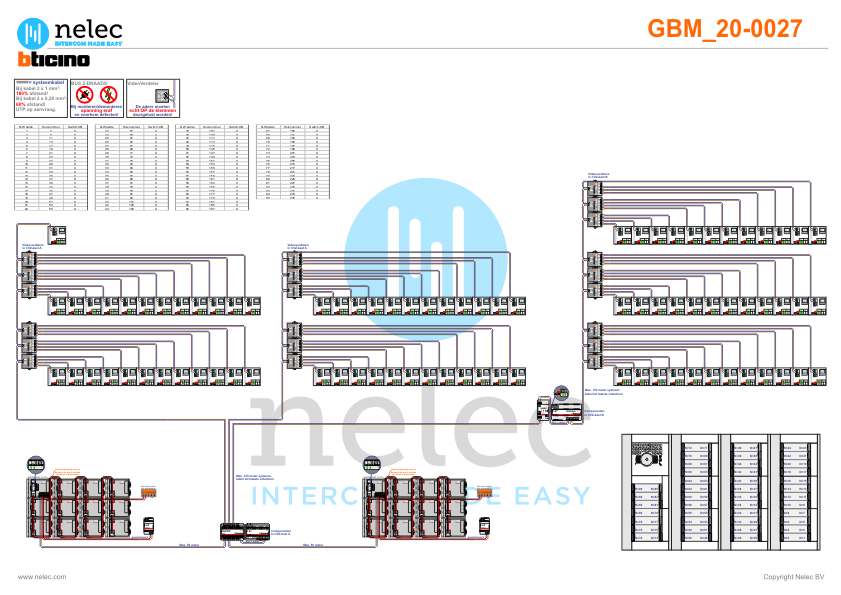

Het gebouw krijgt een Serie 131V deurstation in een afwijkende kleur (antraciet) en dat moet speciaal besteld worden. De 85 appartementen worden voorzien van M-50e videofoons. De installateur is nu de werkzaamheden aan het inplannen.

  • Gebruiksaanwijzingen

  • Installatiewijzers

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-50e videofoon

      De Nelec installatiewijzer voor de videofoon M-50e Classe 100 extended color (Classe 100V16E).

    • Installatiewijzer Serie 131V deurstation

      De Nelec installatiewijzer voor het Serie 131V video deurstation met BTicino drukkers.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
