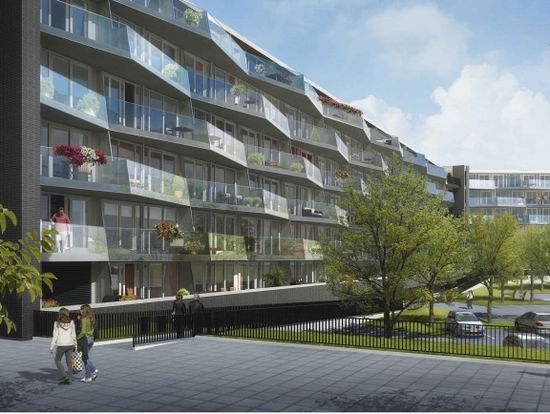

Opdracht Nieuwegein 138 woningen

Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-10 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

De Nelec installatiewijzer voor de BTicino BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.

Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.

De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

De Nelec installatiewijzer voor de BTicino videofoon M-10 Noordwijk zw/w.

De Nelec installatiewijzer voor het Serie 60V zwart/wit video deurstation met keypad.

De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

De afmetingen van de videofoon M-10 Noordwijk.

De afmetingen van de E-65 voeding.

De afmetingen van de BT-Rel.

De afmetingen van de VV Videoverdeler.

De afmetingen van de SUI interface.

De afmetingen van de KNOOP.

De afmetingen van het deurstation Serie 60V.
