• D 09/03/2020
    Datum van oplevering
  • B BTicino
    Het gerelateerde merk

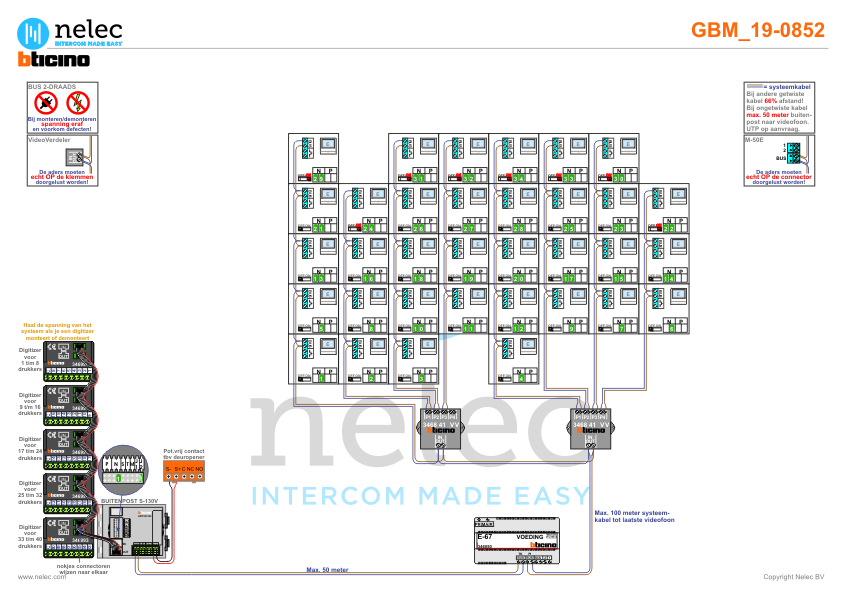

Opdracht Noordwijkerhout 68 woningen

De woningstichting heeft een installateur opdracht gegeven voor het vervangen van de bestaande intercomsysteem uit 2004 door een BTicino tweedraads deurvideo.

De bestaande intercom is aangelegd bij de nieuwbouw van het pand in 2004. Het betreft een Verkerk zorgsysteem: in iedere woning zit een zorgmodule met daarboven een scherm voor het beeld. De bestaande UTP bedrading wordt nu hergebruikt. De twee entrees krijgen ieder een Serie 130V deurstation voor externe beldrukkers. Ieder appartement wordt voorzien van een M-50e videofoon.

De opdrachtgever heeft voor de iets duurdere M-50e gekozen, omdat deze videofoon ringleidingfunctie heeft. Hiermee wordt het gesprek direct weergegeven op het gehoorapparaat van de bewoner als hij voor de videofoon staat. Dit wordt ook wel TeleLoop of Telecoil genoemd. Vroeger zei men videofoon met dovenlus, maar dat kan echt niet meer.

  • Gebruiksaanwijzingen

  • Installatiewijzers

    • Installatiewijzer 2Bel

      De Nelec installatiewijzer voor de 2Bel Interface. De 2Bel wordt gebruikt om via de bus het tweede belsignaal (oftewel de voordeurbel) van een videofoon of deurtelefoon te schakelen. De meeste videofoons hebben twee klemmen voor de voordeurdrukker en dan is dit component niet nodig. Gebruik de 2Bel wel als één voordeurdrukker meerdere toestellen tegelijk moet laten overgaan. De 2Bel kan ook via de bus een Arel of BT-Relschakelen. De 2Bel heeft klemmen voor twee drukkers.

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-50e videofoon

      De Nelec installatiewijzer voor de videofoon M-50e Classe 100 extended color (Classe 100V16E).

    • Installatiewijzer Serie 130V deurstation

      De Nelec installatiewijzer voor het Serie 130V video deurstation voor externe beldrukkers.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
