• D 14/08/2019
    Datum van oplevering

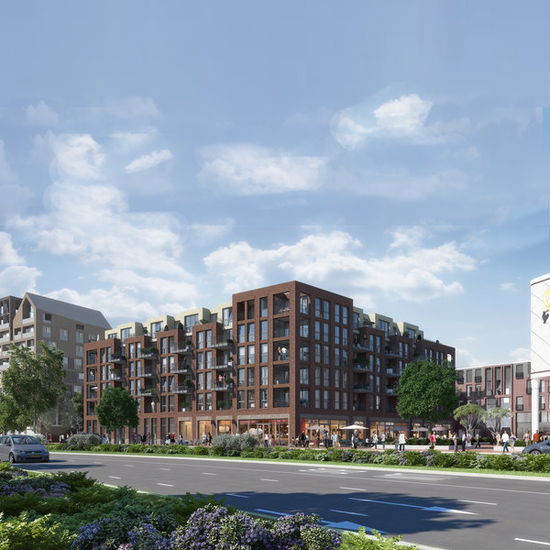

Opdracht Zwolle 84 woningen

Nelec heeft opdracht gekregen voor een BTicino deurvideo voor een nieuwbouw project in Zwolle. De eerste fase bestaat uit 84 woningen. Bij de ingang komt een Serie 140V deurstation en de 84 woningen krijgen ieder een M-40 videofoon. De technische dienst van Nelec overlegt met de installateur, hoe de kabels door het gebouw gaan lopen en maakt dan een schema op maat.

Nelec had de installateur in mei al systeemkabel geleverd voor dit project.

Architect
Klunder architecten

Aannemer
Nijhuis Bouw

  • Gebruiksaanwijzingen

  • Installatiewijzers

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer Serie 140V deurstation

      De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de BTicino E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-50b videofoon

      De Nelec installatiewijzer voor de BTicino videofoon M-50b Classe 100 basic color (Classe 100V16B).
