Van Vollenhovenstraat in Rotterdam 202 woningen

Van Vollenhovenstraat 101 t/m 913, 3016 BG Rotterdam

Foto van de BTicino intercom installatie Van Vollenhovenstraat te Rotterdam 202 woningen

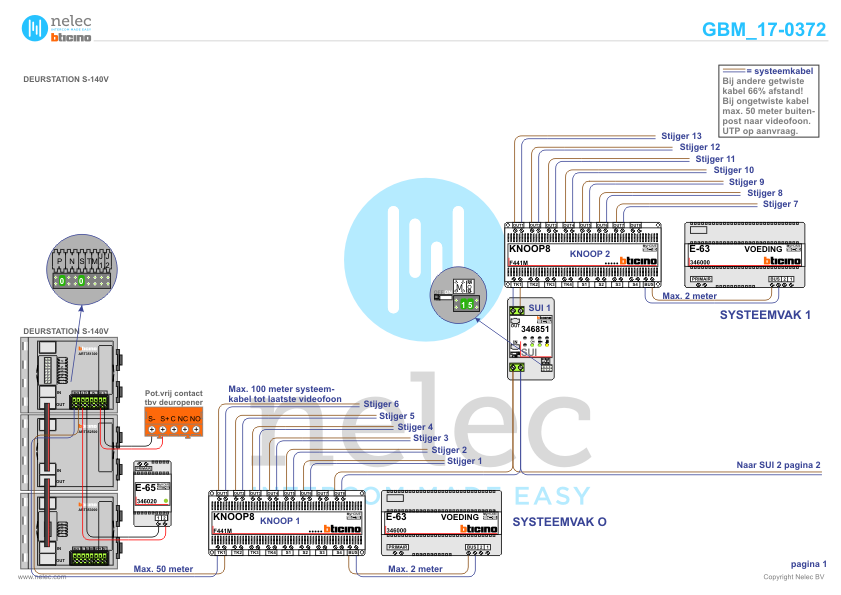

Werktekening

Download

Gebruiksaanwijzingen
- Gebruiksaanwijzing voor het Serie 140V deurstation

  Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 140 deurstation werkt.
- Gebruiksaanwijzing voor de BTicino M-40 videofoon

  Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-40 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
Installatiewijzers
- Installatiewijzer E-63 voeding

  De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
- Installatiewijzer E-65 voeding

  De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.
- Installatiewijzer KNOOP

  De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.
- Installatiewijzer KNOOP8

  De Nelec installatiewijzer voor de BTicino KNOOP8. De KNOOP8 zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP8 krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en acht stijgers.Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.
- Installatiewijzer M-40 videofoon

  De Nelec installatiewijzer voor de BTicino videofoon M-40 Bergen color (Classe 100 V12B).
- Installatiewijzer Serie 140V deurstation

  De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.
- Installatiewijzer SUI

  De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

  Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.
- Installatiewijzer tweedraads systeem video

  Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
- Installatiewijzer VV

  De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
Afmetingen
- Afmetingen van de videofoon M-40 Bergen

  De afmetingen van de videofoon M-40 Bergen.
- Afmetingen van de E-63 voeding

  De afmetingen van de E-63 voeding.
- Afmetingen van de E-65 voeding

  De afmetingen van de E-65 voeding.
- Afmetingen van de VV Videoverdeler

  De afmetingen van de VV Videoverdeler.
- Afmetingen van de SUI

  De afmetingen van de SUI interface.
- Afmetingen van de KNOOP

  De afmetingen van de KNOOP.
- Afmetingen van de KNOOP8

  De afmetingen van de KNOOP8.
- Afmetingen van het Serie 140V deurstation

  De afmetingen van het deurstation Serie 140V.

In 2018 heeft Nelec haar uitgebreide expertise op het gebied van video-intercomsystemen aangewend voor het omvangrijke nieuwbouwproject Van Vollenhovenstraat, bestaande uit 202 woningen. Nelec heeft een breed scala aan hoogwaardige intercomproducten geleverd om te voorzien in de communicatie- en beveiligingsbehoeften van de bewoners.

De beste oplossing voor dit gebouw was het Serie 140 deurstation.

Compact deurstation met verlichte toetsen

Een belpaneel met meer dan twintig à dertig beldrukkers en naamplaatjes neemt veel ruimte in beslag. Hier biedt het compacte deurstation Serie 140 uitkomst. Je belt aan door het huisnummer in te toetsen. Het keypad heeft grote, van achter verlichte toetsen. Je kan ook met de pijltoetsen door de lijst met adressen scrollen.

Feedback voor bewoner en bezoeker

Het LCD scherm legt uit hoe je moet aanbellen. De bewoner kan op zijn videofoon zien wie er aanbelt, praten met de bezoeker en eventueel de deur openen. Het deurstation heeft drie icoontjes met LEDs, die oplichten als er een oproep gaande is, als er communicatie is en als de deur geopend wordt. Het deurstation geeft een toon bij aanbellen en als de deuropener bediend wordt.

Om de communicatie tussen bewoners en bezoekers te optimaliseren, is er gekozen voor de M-40 videofoon. Bij deze handsfree monitor zitten naast het 4 inch kleurenscherm vier grote, duidelijke bedieningsknoppen. Hiermee neemt de bewoner een gesprek aan, opent de deur, bedient een extra functie of activeert de bewakingsfunctie. Alles samengebald in een compact toestel van 14 bij 14 cm.

Vooraf analyseren wij het gebouw. We kijken hoe de kabels lopen, of deze hergebruikt kunnen worden en welke bijzonderheden er zijn en welke wensen de bewoners hebben. Nelec maakt voor elk gebouw een werktekening oftewel een schema op maat met alle adressen. Hiermee kan de installateur snel werken en heb je voor het beheer altijd iets om op terug te vallen. Nelec verzorgt de adressering van de videofoons en elke videofoon krijgt een sticker met het huisnummer op de doos. Het deurstation wordt in elkaar gezet en geprogrammeerd. De installateur krijgt hier duidelijke, Nederlandstalige installatiewijzers bij.
