• D 04/02/2018
    Datum van oplevering
  • B BTicino
    Het gerelateerde merk

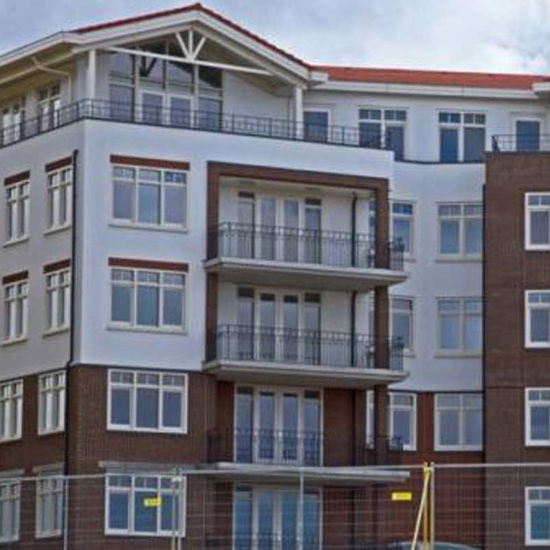

Rijnsburg 87 woningen uitgeleverd

Voor het project De Klok oftewel Blok C van De Bloem te Rijnsburg zijn twee Serie 140V deurstations en 87 M-70Wifi videofoons geleverd.

De komende week gaat de installateur de videofoons afmonteren. Hij maakt daarbij gebruik van het schema op maat, dat Nelec gemaakt heeft. Nelec heeft de deurstations in elkaar gezet en van programmering voorzien. Alle 87 videofoons zijn door Nelec geprogrammeerd en de huisnummers staan op de dozen.

Adres
Veilingmeesterhof
2231 MZ Rijnsburg

  • Gebruiksaanwijzingen

    • Gebruiksaanwijzing voor het Serie 140V deurstation

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 140 deurstation werkt.

    • Gebruiksaanwijzing voor de M-70W videofoon

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-70W videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

    • Gebruiksaanwijzing voor de M-50b videofoon

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-50b videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

  • Installatiewijzers

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-50b videofoon

      De Nelec installatiewijzer voor de videofoon M-50b Classe 100 basic color (Classe 100V16B).

    • Installatiewijzer M-70W videofoon

      De Nelec installatiewijzer voor de videofoon M-70W Bloemendaal Wi-Fi color (Classe 300 X13E).

    • Installatiewijzer Serie 140V deurstation

      De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VER

      De Nelec installatiewijzer voor de VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.
