Opdracht Den Haag 81 woningen

Deze galerijflat heeft een Siedle deurtelefooninstallatie uit 1969. De VvE heeft contact gezocht met Nelec waarop Nelec twee goede, lokale installateurs heeft gevraagd offertes met BTicino deurvideo te maken voor de VvE.

Een van die installateur heeft nu opdracht gekregen en die geeft Nelec ook opdracht. De bestaande bedrading bestaat deels uit losse aders en dat gedeelte wordt vervangen door BTicino systeemkabel. Verder wordt de bestaande kabel zoveel mogelijk hergebruikt. Bij de ingang komt een serie 140 deurstation met keypad en in alle 81 appartementen komt een mooie M-50b videofoon.

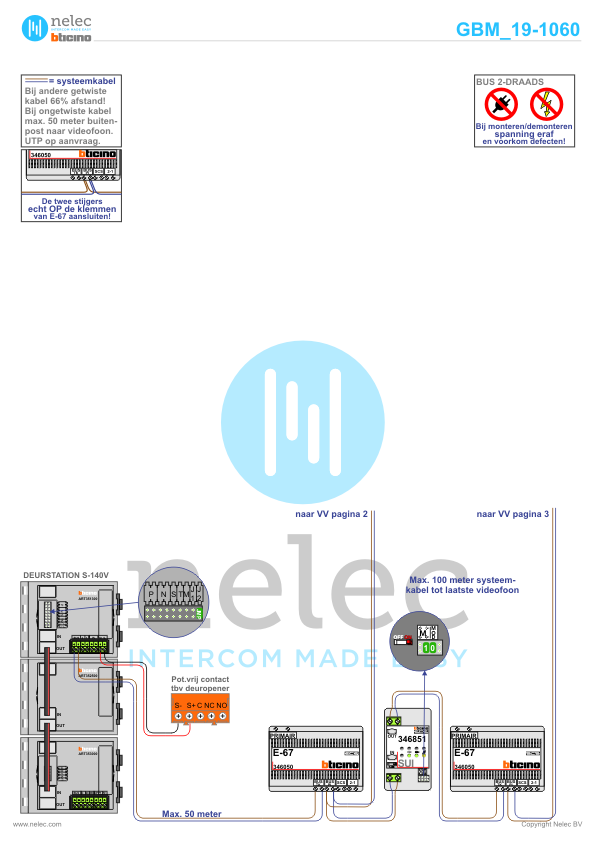

Nelec is zelf ter plekke geweest om de kabelloop in kaart te brengen en de installateur krijgt een schema op maat waar alle aders in staan.

  • Gebruiksaanwijzingen

    • Gebruiksaanwijzing voor het Serie 140V deurstation

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 140 deurstation werkt.

    • Gebruiksaanwijzing voor de M-50e videofoon

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-50e videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

    • Gebruiksaanwijzing voor de M-50b videofoon

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-50b videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

  • Installatiewijzers

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer M-50b videofoon

      De Nelec installatiewijzer voor de videofoon M-50b Classe 100 basic color (Classe 100V16B).

    • Installatiewijzer M-50e videofoon

      De Nelec installatiewijzer voor de videofoon M-50e Classe 100 extended color (Classe 100V16E).

    • Installatiewijzer Serie 140V deurstation

      De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VER

      De Nelec installatiewijzer voor de VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
