• D 31/01/2020
    Datum van oplevering
  • B BTicino
    Het gerelateerde merk

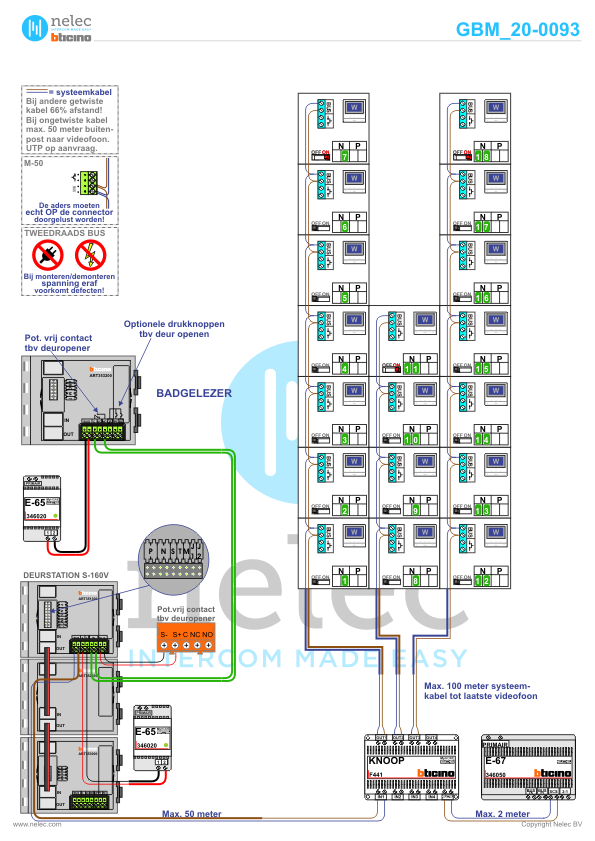

Opdracht Eindhoven 44 woningen

De oude intercominstallatie van een appartementencomplex in Eindhoven wordt vervangen door een hypermoderne BTicino installatie. Het complex Mariƫnburg is gebouwd in 1988 en bestaat uit twee blokken met in totaal 44 appartementen. Alle appartementen worden voorzien van een M-50WiFi videofoons. Als er aangebeld wordt, gaat niet alleen de videofoon over, maar ook de smartphone van de bewoner. De bewoner kan dus ook buitenshuis zien wie er aanbelt en de deur openen.

De twee ingangen krijgen ieder een Serie 160V deurstation met een BTicino badgelezer.

Dit project is in samenwerking met Legrand Nederland tot stand gekomen.

  • Gebruiksaanwijzingen

    • Gebruiksaanwijzing voor de M-50W videofoon

      Dit is de gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-50W videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

  • Installatiewijzers

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-50W videofoon

      De Nelec installatiewijzer voor de videofoon M-50W Classe 100 Wi-Fi color (Classe 100X16E).

    • Installatiewijzer Serie 160V deurstation

      De Nelec installatiewijzer voor het Serie 160V video deurstation met keypad.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

  • Afmetingen
