• D 16/01/2020
    Datum van oplevering
  • B BTicino
    Het gerelateerde merk

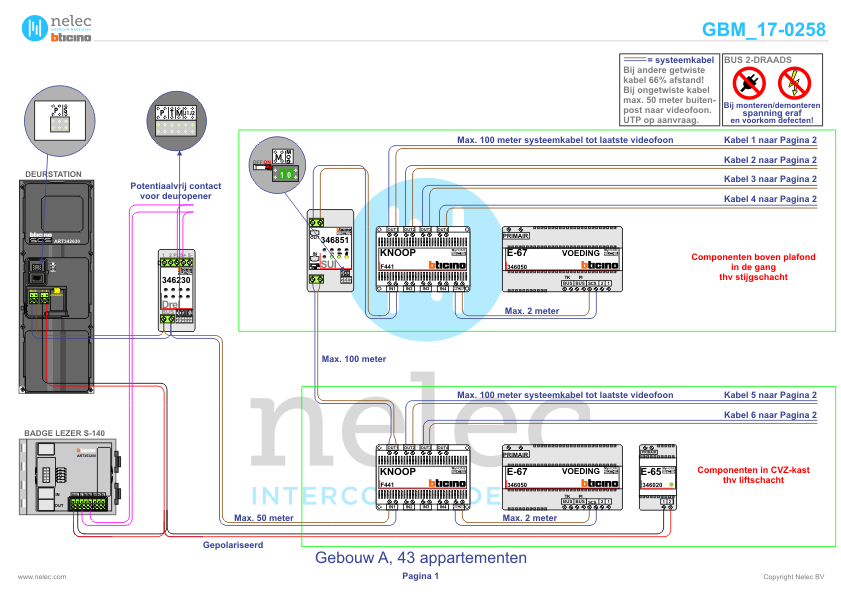

Opdracht Scheveningen 140 woningen

Het UWV kantoor in Den Haag wordt verbouwd tot appartementencomplex met 140 woningen. De installateur heeft Nelec opdracht gegeven voor het leveren van de BTicino deurvideo installatie.

Het project bestaat uit twee gebouwen, die beiden voorzien worden van een Serie 140V deurstation met BTicino badgelezer en de 140 woningen krijgen ieder een M-43 videofoon.

  • Gebruiksaanwijzingen

  • Installatiewijzers

    • Installatiewijzer AV

      De Nelec installatiewijzer voor de AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de AV.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer KNOOP8

      De Nelec installatiewijzer voor de KNOOP8. De KNOOP8 zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP8 krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en acht stijgers.Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-43 videofoon

      De Nelec installatiewijzer voor de videofoon M-43 Domburg color (Classe 100 V12E).

    • Installatiewijzer Serie 140V deurstation

      De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
