Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-40 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

De Nelec installatiewijzer voor de BTicino AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de BTicino AV.

De Nelec installatiewijzer voor de BTicino BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.

Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.

De Nelec installatiewijzer voor de BTicino CX-I. De CX-I maakt van een CCTV camera een soort video buitenpost voor het tweedraads systeem. De CX-I krijgt een eigen P-waarde en kan gekoppeld worden aan een audio buitenpost. De CX-I wordt als een video buitenpost op een AV, KNOOP, KNOOP8 of een E-67 aangesloten. De CX-I heeft een coax ingang voor composite video signaal.

De Nelec installatiewijzer voor de BTicino D-Rel deuropen relais. De D-Rel kan een potentiaalvrij contact schakelen of een 12 Vac deuropener direct sturen. Dit laatste is af te raden als de deur vaak bediend wordt. De D-Rel kan dezelfde P-waarde als een buitenpost krijgen of een eigen P-waarde. Het relais kan een bepaalde tijd schakelen of zo lang als de knop wordt ingedrukt.

De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

De Nelec installatiewijzer voor de BTicino videofoon M-40 Bergen color (Classe 100 V12B).

De Nelec installatiewijzer voor het Serie 10 inbouw audio deurstation voor externe beldrukkers.

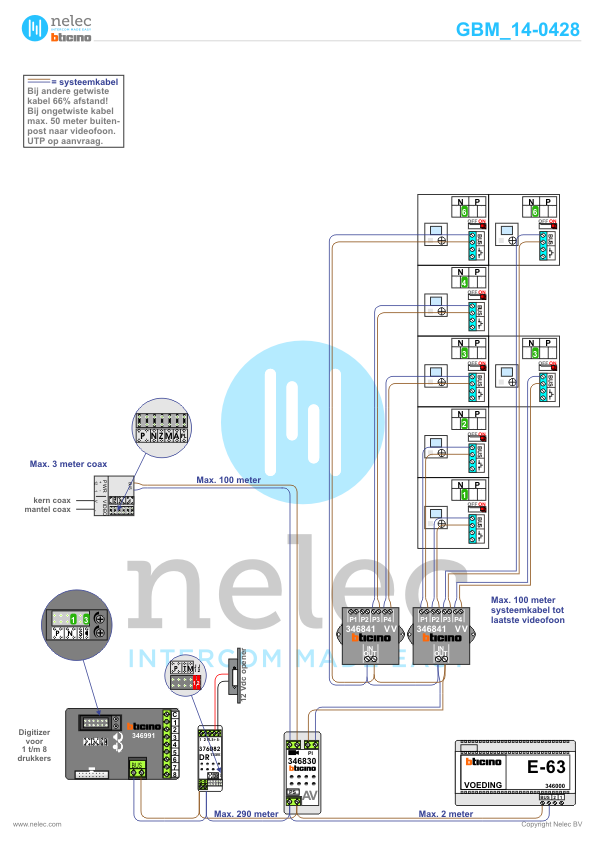

Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

De afmetingen van de videofoon M-40 Bergen.

De afmetingen van de E-63 voeding.

De afmetingen van de BT-Rel.

De afmetingen van de D-Rel relais.

De afmetingen van de AV adaptor.

De afmetingen van de VV Videoverdeler.

De afmetingen van het deurstation Serie 10A.

De afmetingen van de CX-I interface.
