De Torenvalk in Capelle a/d IJssel met 28 woningen
Kerklaan 500, 2903 HK Capelle A/D IJssel

-

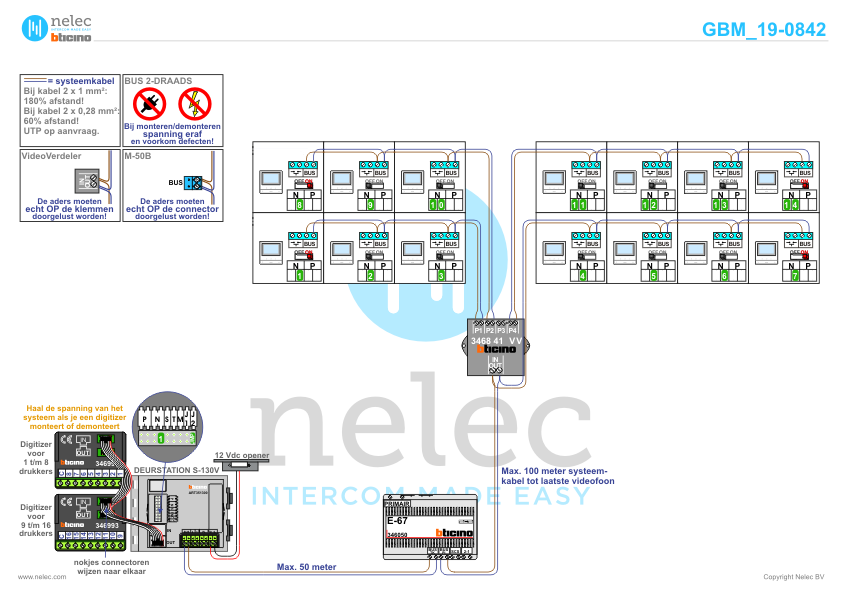

Werktekening
In dit project gebruikte producten
Alle in dit project gebruikte productenGebruiksaanwijzingen
-
Gebruiksaanwijzing voor de BTicino M-20 videofoon
Dit is de gebruiksaanwijzing voor de BTicino bewoner. Er staat in wat de mogelijkheden zijn van de M-20 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
-
Gebruiksaanwijzing voor de BTicino M-20 videofoon
Installatiewijzers
-
Installatiewijzer BT-Rel
De Nelec installatiewijzer voor de BTicino BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.
Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.
-
Installatiewijzer E-63 voeding
De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
-
Installatiewijzer KNOOP
De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.
-
Installatiewijzer M-20 videofoon
De Nelec installatiewijzer voor de BTicino videofoon M-20 Kijkduin color.
-
Installatiewijzer Serie 30V deurstation
De Nelec installatiewijzer voor het Serie 30V video deurstation voor externe beldrukkers.
-
Installatiewijzer tweedraads systeem video
Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
-
Installatiewijzer VV
De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
-
Installatiewijzer BT-Rel
Afmetingen
-
Afmetingen van de videofoon M-20 Kijkduin
De afmetingen van de M-20 Kijkduin.
-
Afmetingen van de E-63 voeding
De afmetingen van de E-63 voeding.
-
Afmetingen van het BT-Rel relais
De afmetingen van de BT-Rel.
-
Afmetingen van de VV Videoverdeler
De afmetingen van de VV Videoverdeler.
-
Afmetingen van de KNOOP
De afmetingen van de KNOOP.
-
Afmetingen van het Serie 30V deurstation
De afmetingen van het deurstation Serie 30V.
-
Afmetingen van de videofoon M-20 Kijkduin
