Componenten vernieuwd

BTicino heeft de afgelopen jaren veel componenten ontwikkeld voor het tweedraads systeem. Er zijn bijvoorbeeld verschillende relais, die schakelen als er wordt aangebeld of als een bewoner op de licht-knop van de videofoon drukt. Er is een systeemvoeding en er zijn diverse hulpvoedingen.

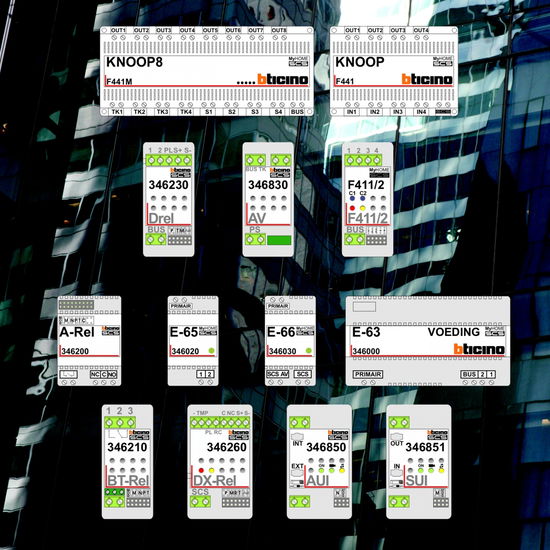

Al deze componenten zitten nu in twee types DIN behuizing en de vormgeving is aangepast. Je kan duidelijk zien dat de componenten bij één systeem horen. Nelec heeft daarom alle tekeningen van de symbolen aangepast. Alle principeschema’s die Nelec vanaf nu maakt, krijgen de nieuwe tekeningen. Deze zijn nog iets duidelijker dan de vorige tekeningen.

  • Installatiewijzers

    • Installatiewijzer AV

      De Nelec installatiewijzer voor de AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de AV.

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-63 voeding

      De Nelec installatiewijzer voor de E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer KNOOP8

      De Nelec installatiewijzer voor de KNOOP8. De KNOOP8 zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP8 krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en acht stijgers.Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer VER

      De Nelec installatiewijzer voor de VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
