• D 13/07/2024
    Datum van oplevering

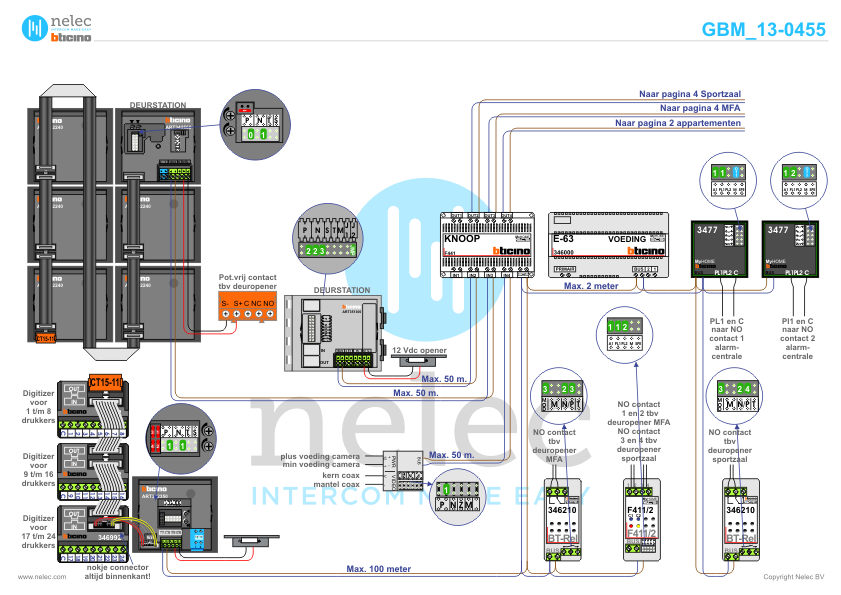

  • G GBM_13-0455
    GBM schemanummer van het project

Centrumplan in Bosschenhoofd met 20 woningen

Midzomerplein, 4744 BZ Bosschenhoofd

Foto van de BTicino intercom installatie Centrumplan te Bosschenhoofd met 20 woningen
  • Gebruiksaanwijzingen

    • Gebruiksaanwijzing voor de BTicino M-20 videofoon

      Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-20 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

  • Installatiewijzers

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

    • Installatiewijzer Serie 31V deurstation

      De Nelec installatiewijzer voor het Serie 31V video deurstation met BTicino drukkers.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-20M videofoon

      De Nelec installatiewijzer voor de BTicino videofoon M-20 M-Kijkduin Memory color.

    • Installatiewijzer A-Rel

      De Nelec installatiewijzer voor de BTicino A-Rel Algemeen Relais. Dit relais wordt aangesloten op de bus voor de BTicino bijbehorende videofoon en op een E-63 of E-65 voeding (of een andere voeding 12 tot 28 Vdc). Het relais kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact.

    • Installatiewijzer AUI

      De Nelec installatiewijzer voor de BTicino AUI Appartement Uitbreidings Interface. Deze interface maakt het mogelijk meerdere videofoons tegelijk aan te laten gaan als er wordt aangebeld.

    • Installatiewijzer BT-Rel

      De Nelec installatiewijzer voor de BTicino BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.

      Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.

    • Installatiewijzer E-63 voeding

      De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

  • Afmetingen

Referentie voor een project met BTicino intercom in Bosschenhoofd
