• D 03/09/2014
    Datum van oplevering
  • B BTicino
    Het gerelateerde merk

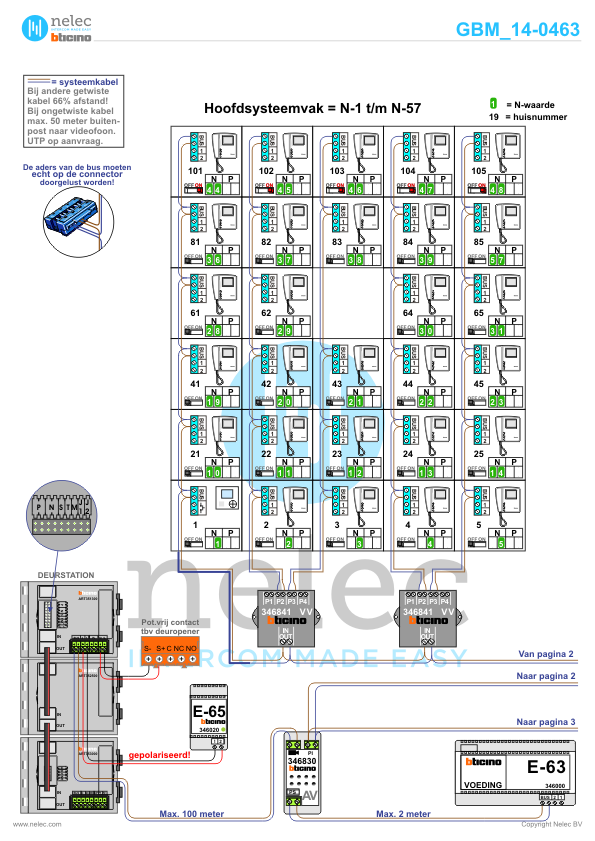

Opdracht Zeist 105 woningen

Nelec heeft opdracht gekregen voor de renovatie van een bestaand gebouw in Zeist. De installateur maakt gebruik van de bestaande bedrading en iedere woning komt een BTicino M-10 videofoon met zwart/wit beeld. Bij de ingang komt een Serie 140 keypad deurstation.

Het materiaal moet zo spoedig mogelijk geleverd worden. Nelec levert snel en uit voorraad, maar er is wel tijd nodig om het schema op maat te tekenen. Nelec zet het deurstation in elkaar en verzorgt de programmering van de huisnummers. Alle 105 dozen met een videofoon worden opengemaakt en aan de achterkant worden de nummerators voor het digitale adres erin geklikt. De schakelaar voor ‘end of line’ wordt op aan of uit gezet en iedere doos krijgt een sticker met het huisnummer. Met 105 videofoons zijn de mannen echt wel even bezig, maar als het moet is zo’n order binnen een à twee dagen de deur uit.

  • Gebruiksaanwijzingen

  • Installatiewijzers

    • Installatiewijzer AV

      De Nelec installatiewijzer voor de AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de AV.

    • Installatiewijzer BT-Rel

      De Nelec installatiewijzer voor de BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.

      Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor de DZ-Rel, het deuropen Normally Opened (NO) relais voor de 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-63 voeding

      De Nelec installatiewijzer voor de E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer M-10 videofoon

      De Nelec installatiewijzer voor de videofoon M-10 Noordwijk zw/w.

    • Installatiewijzer Serie 140V deurstation

      De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VER

      De Nelec installatiewijzer voor de VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
